Rakennusopas

Tässä oppaassa näytetään esimerkkikuvin kuinka pokeripöytä rakennetaan. Kaikki rakennekuvat on selkeytensä vuoksi tehty 3D ohjelmalla, muista työvaiheista löytyy myös valokuvia.

Mallipöytänä on 200x100cm kokoinen ovaalin muotoinen pokeripöytä johon tulee myös racetrack.

Täältä löytyy myös video-ohje pokeripöydän rakentamisesta.

3. Levyjen mittaus ja leikkaus

Pokeripöydän rungon voi tehdä usealla eri tavalla, tässä on esitetty niistä (mielestäni) helpoin tapa. Päädyin tekemään rakennekuvat 3D ohjelmalla koska vanerin pinnassa olevia kynän jälkiä on vaikea saada ikuistettua kameralla jotta ne näkyisivät tarpeeksi selkeästi.

Ohjeessa käytetään kahta vanerilevyä joista toinen on havua ja toinen koivua. Koivuvanerista leikataan pöydän racetrack ja havuvaneri toimii pöydän tukilevynä. Myytävien vanerilevyjen normaalimitat ovat 244x122cm joten ensin kannattaa piirtää levyihin pöydän ulkomitat 200x100cm ja leikata ylimääräiset palat pois koska pienempiä levyjä on helpompi käsitellä. Hyvällä sahalla saat leikattua levyt päällekkäin, mutta jos sahassa ei riitä teho niin leikkaa levyt erikseen.

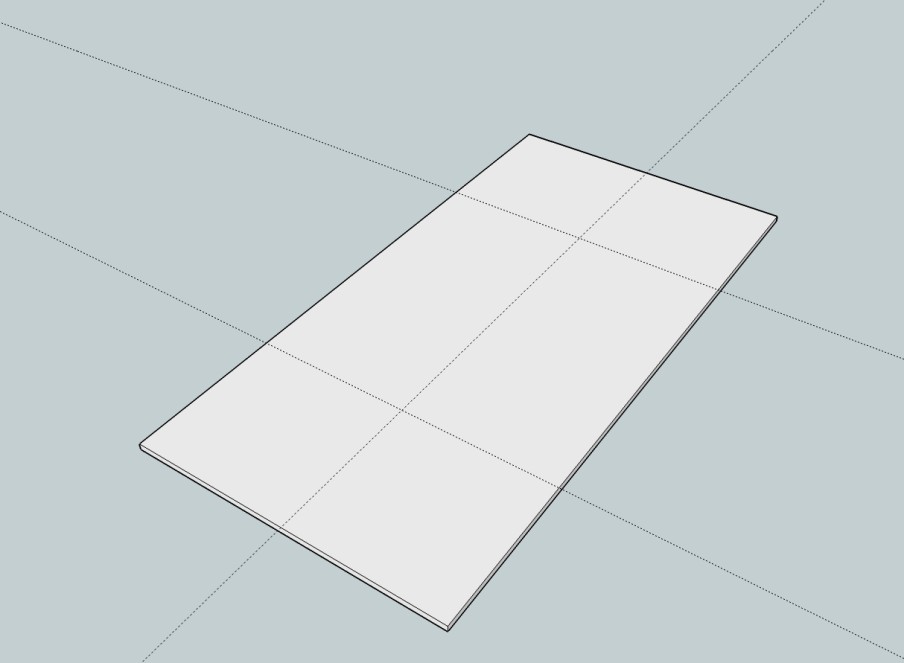

Mittaa ja piirrä levyihin pituussuunnassa pöydän keskikohta (50cm levyn reunasta). Mittaa pöytien päädyistä 50cm ja piirrä vaakasuorat viivat. Nyt sinulla pitäisi olla molempien levyjen päädyissä "X" merkitty harpin keskipiste joka on 50cm päässä sekä päädyistä, että reunoista. Ota seuraavaksi harppi ja kiinnitä se merkittyyn keskipisteeseen. Harpin voit kiinnittää naulalla tai ruuvilla levyyn, mutta ole tarkkana, että harppi osuu sille merkittyyn kohtaan.

    Pöydän osien leikkaaminen:

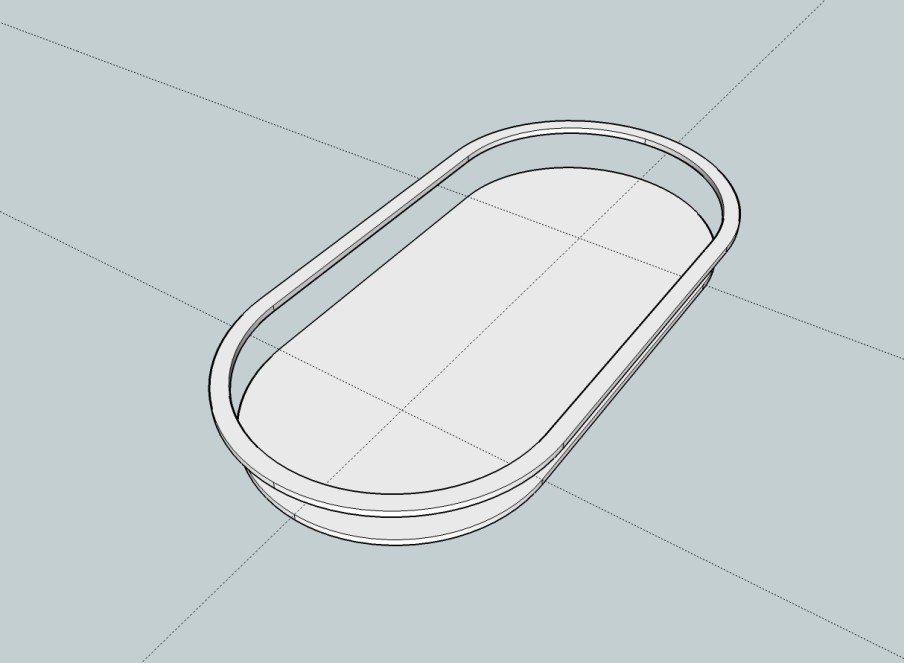

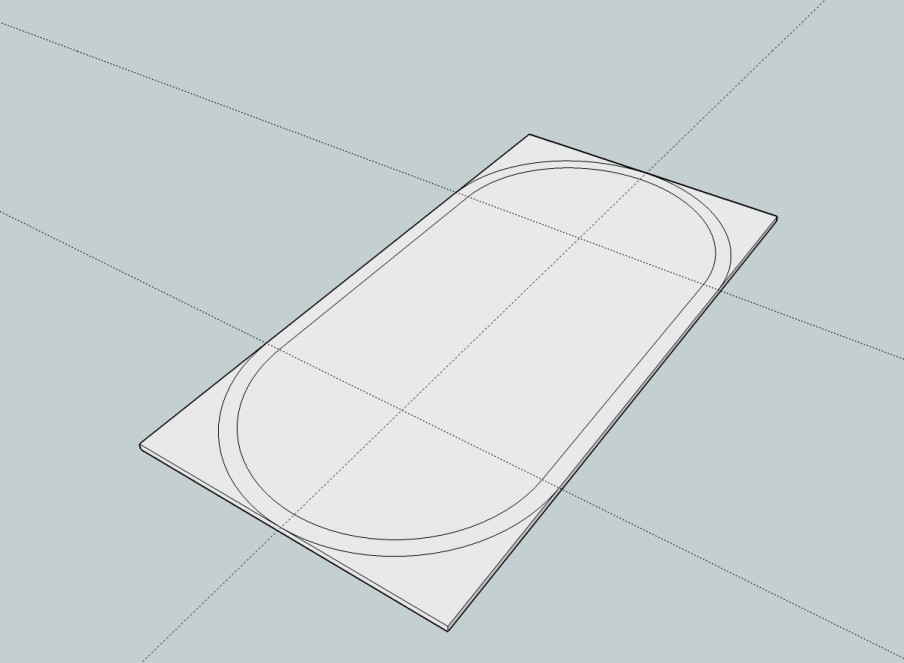

  • Havuvaneri:
    Piirrä ensin toisen päädyn kaikki kaaret ja tee sitten sama toisessa päädyssä, lopuksi leikkaa osat irti.
    - päätyjen ulkoreunat
    - kaari 5cm reunasta (pehmustereunuksen alaosa)

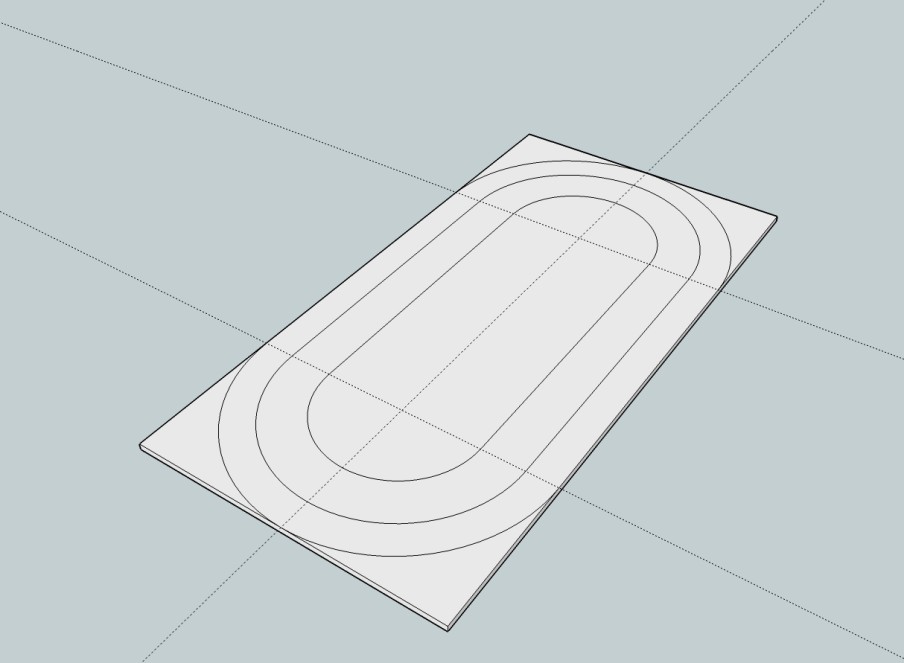

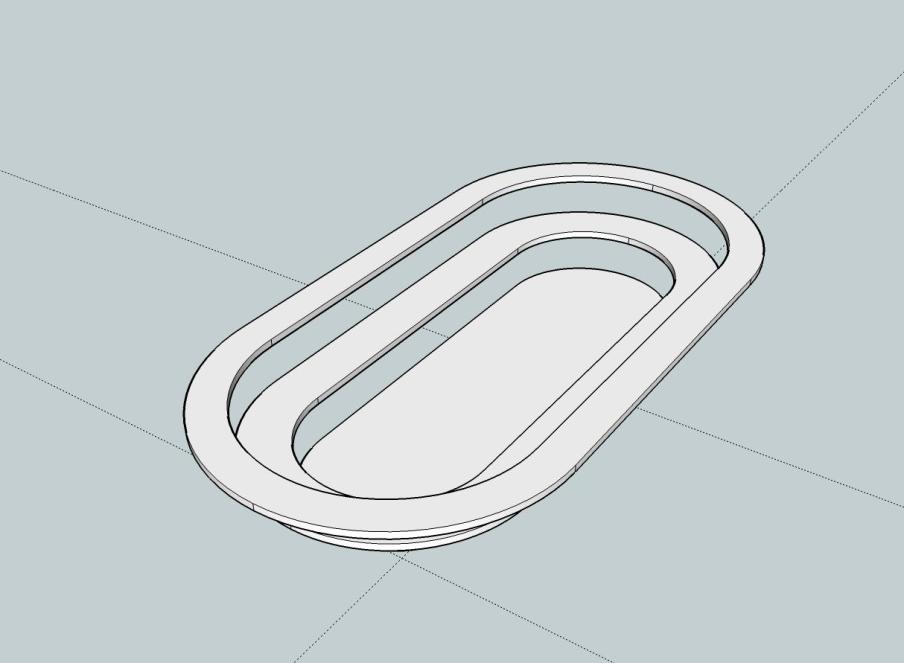

  • Koivuvaneri:
    Piirrä ensin toisen päädyn kaikki kaaret ja tee sitten sama toisessa päädyssä, lopuksi leikkaa osat irti.
    - päätyjen ulkoreunat
    - kaari 10cm reunasta (pehmustereunuksen yläosa)
    - kaari 24cm reunasta - riippuen kuinka leveän racetrackin ja pelialueen haluat tehdä.

Nyt sinulla pitäisi olla leikattuna kaikki pöydän osat.

Muutamia vinkkejä:

- Aloitusreiän pistosahaa varten saa tehtyä poraamalla pienellä terällä kaksi reikää vierekkäin. Muista kuitenkin tehdä racetrackin ja pelialueen välinen aloitusreikä
pelialueen puolelle jotta racetrackiin ei tule reikää.

- Racetrackin ja pelialueen välisen sahauksen kanssa ei kannata hosua.
Kannattaa katsoa, että siihen tarkoitettu terä on ns. "Clean Cut" mallia.

- Jumbo kokoisia mukitelineitä ei kannata suunnitella kovin pieneen pöytään,
koska ne vääristävät mittasuhteita ja saavat pöydän näyttämään normaalia pienemmältä.


Työkalut ja tarvikkeet:

  • Pistosaha
  • Porakone
  • Viivoitin / Harppi
  • Kynä
  • Metrimitta
